Геодезия в строительстве
На каждом этапе реализации проекта решает различные виды задач:
1. Приемка планово-высотной основы:
1.1. Приемка планово-высотной основы осуществляется на основании документации, представленной Заказчиком: акт приема-передачи плановой основы для строительства и геодезическиз работ; акт приема-передачи высотных реперов, закрепленных на строительной площадке или на прилегающей территории; схема выноса и закрепления основных осей строящегося здания.В рамках геодезии в строительстве вся вышеперечисленная документация подготавливается и передается Застройщику организациями, уполномоченными производить вынос в натуру основных осей зданий и сооружений.
1.2. Плановая основа для строительства представляет собой основные оси строящегося здания, вынесенные в натуру и закрепленные в виде створных меток на твердых контурах строительной площадки, а также в виде грунтовых реперов.
2. Создание планово-высотной сети сгущения для строительства зданий, сооружений:
2.1. Точки планово-высотной сети сгущения располагаются по периметру строительной площадки, а также за ее пределами, имеют координаты X,Y.Z в системе строящегося здания, и необходимы для применения обратной линейно-угловой засечки при ориентировке прибора;
2.2. Высотный репер, закрепленный на строительной площадке, расположен в пределах прямой видимости по отношению к строящемуся корпусу.

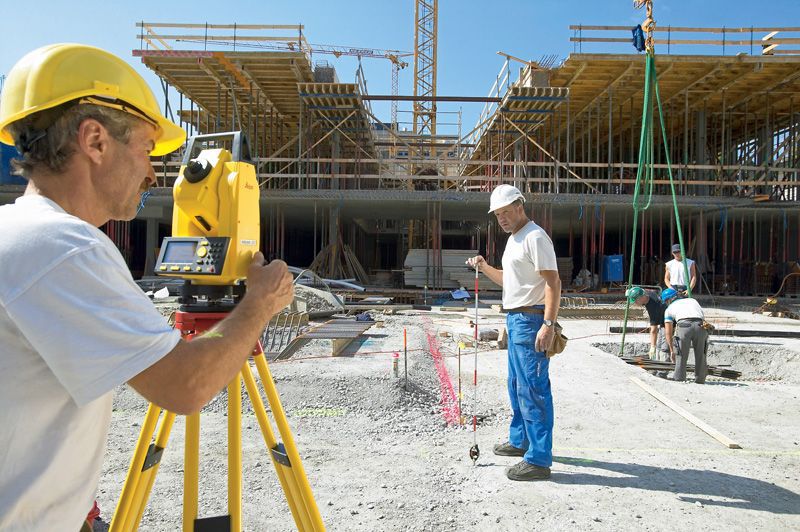

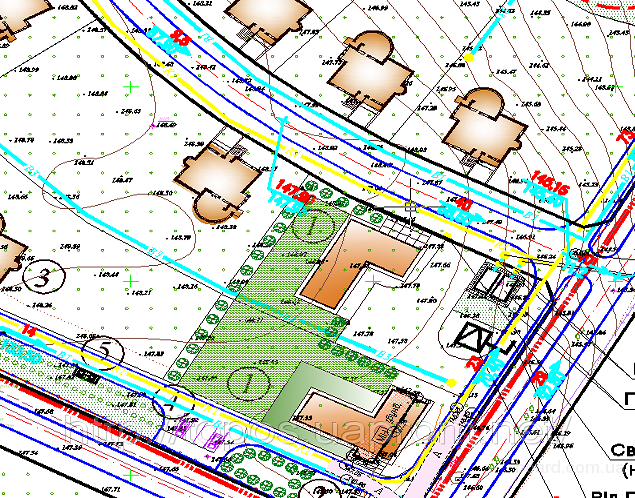

3. Работа со Стройгенпланом:
3.1. Проверка электронной версии Стройгенплана на соответствие бумажной версии, принятой к производству работ;
3.2. Вынос в натуру контуров строительной площадки производится в соответствии со Стройгенпланом;
4. Работа с проектной документацией:
4.1. Проверка электронных версий рабочих чертежей на соответствие бумажным версиям, принятым к производству работ;
4.2. Расположение разбивочных точек на монтажном горизонте оптимально соответствует взаимному расположению элементов конструкции на чертежах;
5.Детальная разбивка элементов конструкций строящихся зданий, сооружений:
5.1. Для определения проектного местоположения элементов конструкции производится вынос рабочих осей на монтажном горизонте;
5.2. Детальная разбивка на монтажном горизонте производится в виде смещенных рабочих осей, либо в виде смещенных проектных поверхностей элементов конструкций;
5.3. Разбивка края перекрытия производится непосредственным выносом проектных точек отбортовки.
6.Вынос высотных отметок на монтажный горизонт:
6.1. Подъем рабочего репера на монтажный горизонт производится с применением рулетки, от репера расположенного на цокольной части здания;
6.2. Сгущение высотной основы на монтажном горизонте производится методом технического нивелирования;
6.3. Высотные отметки, вынесенные на монтажном горизонте, позволяют инженерно-техническим работникам заказчика производить установку каркаса опалубки перекрытия;
6.4. Проверка выставленного в проектное положение каркаса опалубки перекрытия позволяет определить абсолютную ошибку положения горизонта каркаса, а также относительную ошибку взаимного расположения элементов каркаса.
7. Составление исполнительной документации:
7.1. Исполнительная документация по выполненным работам оформляется в виде исполнительных схем в бумажном виде, в формате согласованном с заказчиком;
7.2. Содержание исполнительной документации включает все элементы конструкций, соответствующие перечню нормативных документов;
7.3. Качество информационного наполнения документации соответствует стандартам ГОСТ;
7.4. Сдача исполнительных схем производится по графику, согласованному с заказчиком;
акты приемки геодезической разбивочной основы для строительства;
акт приемки-передачи результатов геодезических работ при строительстве зданий, сооружений;
исполнительные геодезические схемы построение разбивочной сети строительной площадки;
исполнительные геодезические схемы закрепления осей здания, сооружения (как приложение к акту на разбивку осей);
исполнительные геодезические схемы детальной разбивки осей на монтажных горизонтах;
исполнительные геодезические схемы контура котлована (как приложение к акту его приемки);
исполнительные геодезические схемы конструкций подземной части здания, сооружения (как приложение к акту готовности подземной части);
исполнительные геодезические схемы планового и высотного положения свай;
исполнительные геодезические схемы фундаментов (ленточных, свайных, ростверков, плит, под оборудование);
исполнительные геодезические схемы каждого этажа здания, сооружения (монтажного горизонта), монтажа колонн, подкрановых балок, балок и ферм, плит перекрытий, устройств полов, лифтовых шахт и др.;
исполнительную геодезическую съемку подземных инженерных сетей следует выполнять до их засыпки (исключения составляет самотечная канализация, исполнительную съемку которой выполняют после засыпки траншей и гидравлического испытания труб).
